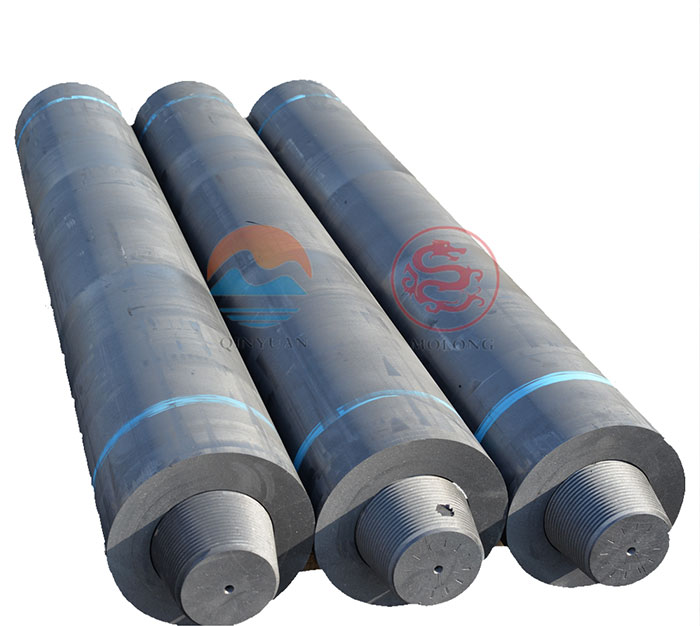

Ultra-High Power Graphite Electrode
| Items | Regular power | High power | Ultra high power | |||||||
| ⌽200-300 | ⌽350-600 | ⌽700 | ⌽200-400 | ⌽450-600 | ⌽700 | ⌽250-400 | ⌽450-600 | ⌽700 | ||
Resistance μΩm (Max） | Electrode | 10.5 | 6.5 | 7.0 | 5.5 | 6.3 | ||||
| Nipple | 6.5 | 8.0 | 5.5 | 5.8 | 4.5 | 4.5 | ||||
Bulk Density g/cm3 （Min） | Electrode | 1.53 | 1.52 | 1.53 | 1.62 | 1.60 | 1.62 | 1.67 | 1.66 | 1.66 |
| Nipple | 1.69 | 1.68 | 1.73 | 1.72 | 1.75 | 1.78 | ||||
Bending Strength Mpa （Min） | Electrode | 8.5 | 7.0 | 6.5 | 10.5 | 9.8 | 10.0 | 11.0 | 11.0 | |
| Nipple | 15.0 | 15.0 | 16.0 | 16.0 | 20.0 | 20.0 | ||||
Young's modulus Gpa （Max） | Electrode | 9.3 | 9.0 | 12.0 | 12.0 | 14.0 | 14.0 | |||
| Nipple | 14.0 | 14.0 | 16.0 | 16.0 | 18.0 | 22.0 | ||||
Ash % （Max） | Electrode | 0.5 | 0.5 | 0.3 | 0.3 | 0.3 | 0.5 | |||
| Nipple | 0.5 | 0.5 | 0.3 | 0.3 | 0.3 | 0.5 | ||||
CTE (100-600℃) ×10-6/℃ | Electrode | 2.9 | 2.9 | 2.4 | 2.4 | 1.5 | 1.4 | |||
| Nipple | 2.8 | 2.8 | 2.2 | 2.2 | 1.4 | 1.2 | ||||
| Nominal Diameter (mm) | Regular Power | High Power | Ulra High Power | |||
| Current Load（A） | Current Density（A/cm2) | Current Load（A） | Current Density（A/cm2) | Current Load（A） | Current Density（A/cm2) | |
| 200 | 5000-6900 | 15-21 | 5500-9000 | 18-25 | ———— | ———— |
| 225 | 6100-8600 | 15-21 | 6500-10000 | 18-25 | ———— | ———— |
| 250 | 7000～10000 | 14-20 | 8000～13000 | 18-25 | 8100-12200 | 20-30 |
| 300 | 10000～13000 | 14-18 | 13000～17400 | 17-24 | 15000～22000 | 20-30 |
| 350 | 13500～18000 | 14-18 | 17400～24000 | 17-24 | 20000～30000 | 20-30 |
| 400 | 18000～23500 | 14-18 | 21000～31000 | 16-24 | 25000～40000 | 19-30 |
| 450 | 22000～27000 | 13-17 | 25000～40000 | 15-24 | 32000～45000 | 19-27 |
| 500 | 25000～32000 | 13-16 | 30000～48000 | 15-24 | 38000～55000 | 18-27 |
| 550 | 32000～40000 | 13-16 | 37000～57000 | 15-23 | 42000～66000 | 17-26 |
| 600 | 38000～47000 | 13-16 | 44000～67000 | 15-23 | 49000～76000 | 17-26 |
| 700 | 39000～48000 | 45000～75000 | 60000～100000 | |||
